MAXI ELEBAR EVO VERTICAL

producent: INTERTECNICA
dostępność: 48h loco budowa

Cena detaliczna: 1379,00 zł netto (1696,17 zł brutto)
zakup on-line - transport 0 zł

Obudowa komory chłodniczej na skutek obniżenia lub podnoszenia temperatury wewnętrznej jest narażana na ciągłe zmiany ciśnienia, które oddziałuje bezpośrednio na ściany i sufit konstrukcji. Proponowane rozwiązanie pozwala wyrównać ten niekorzystny wpływ ciśnienia.

Zawór dekompresyjny służy do wyrównywania ciśnienia w komorach chłodniczych i mroźniczych.

Maxi Elebar EVO w odróżnieniu od Maxi Elebar zapewnia 100% szczelności w sytuacji, gdy nie występuję różnica ciśnień wymagająca otwarcia klap wyrównujących.

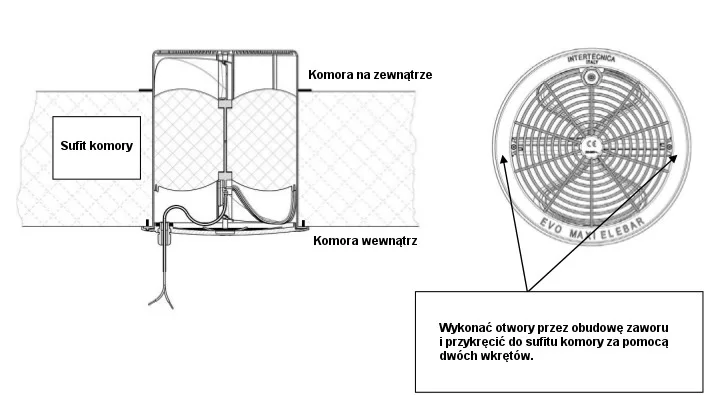

  • Montaż pionowy w suficie zgodnie z rysunkiem, w ścianie za pomocą wkrętów.
  • Uszczelnienie pomiędzy płytą chłodniczą a zaworem - pianą montażową i silikonem.
  • Zasilanie elektryczne 230V zabezpieczone wyłącznikiem nadprądowym.
  • Nie wolno zastawiać ani ograniczać przepływu powietrza przez zawory dekompresyjne.
  • Nieprawidłowy kierunek montażu zaworów może doprowadzić do ich zamarznięcia i do uszkodzenia obudowy komory chłodniczej.

Konserwacja okresowa:
zaleca się czyszczenie wnętrza zaworów np. sprężonym powietrzem minimum 2 razy w ciągu
roku. Omiatanie okolicy zaworów ze zgromadzonego szronu należy wykonywać w miarę potrzeb lecz nie rzadziej niż raz w
miesiącu. W przypadku uszkodzenia grzałki należy bezwzględnie wymienić cały zawór.

Formuła określająca ilość powietrza jaka powinna przepływać przez zawór dekompresyjny w celu wyrównania ciśnienia:

Q=K x V x Δt

gdzie:

      Q - przepływ powietrza l/min.

      K - współczynnik - wartość stała 3,66

      V - kubatura komory

      Δt - dynamika komory w °C/min.

Dynamikę dla pustej komory obliczamy wg wzoru:

Δt = (F/V x DT1)/60

gdzie:

      F - całkowita ilość powietrza przepływającego przez chłodnice [m³/h].

      V - objętość komory chłodniczej/mroźniczej [m³]

      DT1 - różnica temperatur powietrza na wlocie i wylocie z chłodnicy [°C]



Przykład:

Dane:
V=1200 m³;
temp. w komorze -25 °C ;
F=32000 m³/h;
DT1 = 2,2 °C
Δt = (32000/1200 x 2,2)/60 = 0,97 °C/min
Q = 3,66x1200x0,97 = 4260 l/min

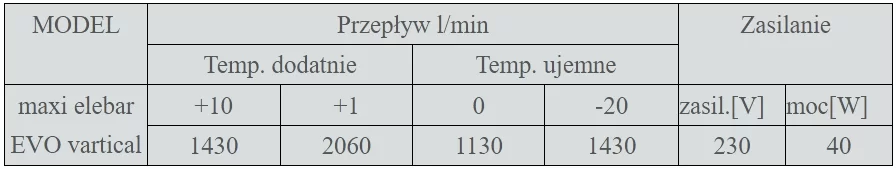

Ilość potrzebnych zaworów = 4260/1430 (przepływ z tabeli dla Maxi Elebar) = 2,97 ≈ 3 szt. Maxi Elebar EVO-VERTICAL (zaokrąglamy wynik w górę)
