MAXI ELEBAR EVO
producent: INTERTECNICA
dostępność: 48h loco budowa
Cena detaliczna: 1288,00 zł netto (1584,24 zł brutto)
zakup on-line - transport 0 zł
Obudowa komory chłodniczej na skutek obniżenia lub podnoszenia temperatury wewnętrznej jest narażana na ciągłe zmiany ciśnienia, które oddziałuje bezpośrednio na ściany i sufit konstrukcji. Proponowane rozwiązanie pozwala wyrównać ten niekorzystny wpływ ciśnienia.
Zawór dekompresyjny służy do wyrównywania ciśnienia w komorach chłodniczych i mroźniczych.
Maxi Elebar EVO w odróżnieniu od Maxi Elebar zapewnia 100% szczelności w sytuacji, gdy nie występuję różnica ciśnień wymagająca otwarcia klap wyrównujących.
Formuła określająca ilość powietrza jaka powinna przepływać przez zawór dekompresyjny w celu wyrównania ciśnienia:
Q=K x V x Δt
gdzie:
Q - przepływ powietrza l/min.
K - współczynnik - wartość stała 3,66
V - kubatura komory
Δt - dynamika komory w °C/min.
Dynamikę dla pustej komory obliczamy wg wzoru:
Δt = (F/V x DT1)/60
gdzie:
F - całkowita ilość powietrza przepływającego przez chłodnice [m³/h].
V - objętość komory chłodniczej/mroźniczej [m³]
DT1 - różnica temperatur powietrza na wlocie i wylocie z chłodnicy [°C]
Dane:
V=1200 m³;
temp. w komorze -25 °C ;
F=32000 m³/h;
DT1 = 2,2 °C
Δt = (32000/1200 x 2,2)/60 = 0,97 °C/min
Q = 3,66x1200x0,97 = 4260 l/min

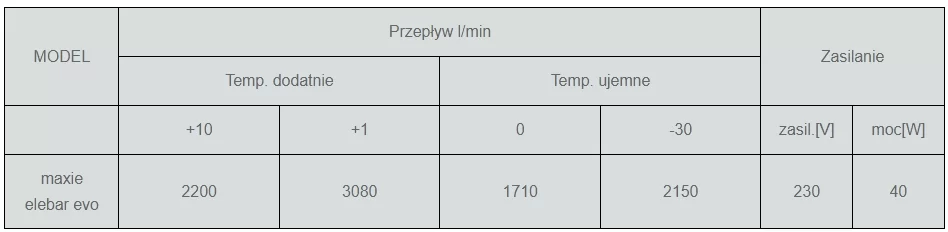

Ilość potrzebnych zaworów = 4260/2150 (przepływ z tabeli dla Maxi Elebar) = 1,98 ≈ 2 szt. Maxi Elebar EVO (zaokrąglamy wynik w górę)
