FERMOD 2260
producent: FERMOD
dostępność: 48h loco budowa
Cena detaliczna: 4650,00 zł netto (5719,50 zł brutto)
zakup on-line - transport 0 zł
Obudowa komory chłodniczej na skutek obniżenia lub podnoszenia temperatury wewnętrznej jest narażana na ciągłe zmiany ciśnienia, które oddziałuje bezpośrednio na ściany i sufit konstrukcji. Proponowane rozwiązanie pozwala wyrównać ten niekorzystny wpływ ciśnienia.

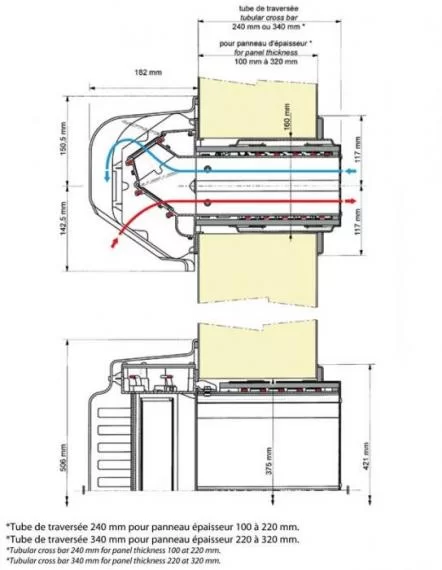

FERMOD 2260: Zawór montowany w ścianie komory z przewodem grzejnym, do ujemnych temperatur chłodni do -40°C, do ściany o grubości od 100 do 220 mm.
Zawór dekompresyjny (wyrównawczy) typu 2260 jest to mechaniczne urządzenie, umożliwiające przepływ powietrza wyrównywającego ciśnienia w pomieszczeniu w dwóch kierunkach. Posiada elementy grzewcze zapobiegające obladzaniu i osadzaniu szadzi.
Element mechaniczny:
Korpus zaworu wykonany z anodowanego profilu aluminiowego, chroniony dodatkowo obudową z polistyrenu. Dwie ruchome klapy zamykające kanały dolotowe i wylotowe zrobione z anodowanej blachy aluminiowej i elastomeru zapewniającego szczelność po zamknięciu.
Elementy grzejne:
Przewód grzejny, którym jest owinięty kanał dolotowo/wylotowy zapobiega osadzaniu się wilgoci na korpusie zaworu.
Dodatkowa grzałka zabezpiecza obwód wlotu kanału dolotowego i wylotowego - przeciwdziała przymarzaniu klap zamykających.
Kable grzewcze wymagają zasilania 230 V z uziemieniem i mocy około 160 watów.
Podłączenie grzałek jest poza komorą chłodzenia, bezpośrednio w skrzynce zasilającej zaworu.
Dwa zabezpieczenia termiczne - kontrolujące temperaturę kanału i gniazda ruchomych klap umożliwiają podłączenia urządzenia alarmowego.
Nie montujemy go w suficie.
Rozwiązanie opatentowane przez firmę FERMOD
W celu obliczenia ilość potrzebnych zaworów konieczne jest określenie następujących danych wpływających na warunki panujące w komorze chłodniczej/mroźniczej:
V - kubatura pomieszczenia w m3;
t - temperatura w pomieszczeniu w 0C;
T - czas schładzania powietrza o 1 0C;
Ilość potrzebnych zaworów:
L=2xV/{T(273+t)}
UWAGA:
Przy dużych obiektach producent zaleca indywidualny dobór zaworów. W tym celu należy przesłać następujące dane:
V - kubatura pomieszczenia w m3;
t - temperatura w pomieszczeniu w 0C;
F - całkowita ilość powietrza przepływającego przez chłodnicę [m3/h]
DT1 - różnica temperatur powietrza przed i za chłodnicą [°C]
ilość chłodnic
moc chłodnicza jednej chłodnicy
Informacje zostaną przekazane do działu projektowego firmy FERMOD, który dokona odpowiedniego doboru.
Katalog zaworów dekompresyjnych - FERMOD
Instrukcja montażu zaworu fermod 2260
