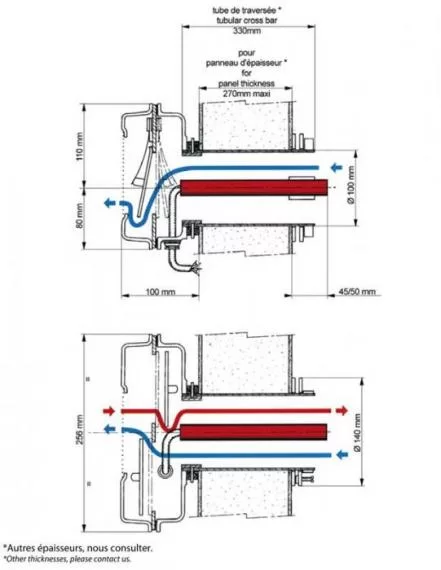

FERMOD 2230: Zawór montowany w ścianie (2230) lub suficie (2231) komory z przewodem grzejnym, do ujemnych temperatur chłodni do -30°C, do ściany o grubości od 130 do 270 mm.

Ściany mroźni są stale poddawane naprężeniom powodowanym przez zmiany ciśnienia, zarówno od wewnątrz, jak i z zewnątrz. Opatentowane przez FERMOD zawory umożliwiają wyrównanie ciśnień wewnętrznych i zewnętrznych poprzez odpowietrzenie.

OPIS ZAWORU:

Jest to zawór grzewczy, sterowany mechanicznie, z dwiema szczelnymi ruchomymi klapami, jedna do dopływu, druga do wywiewu.
Jest przystosowany do pracy przy zadanym ciśnieniu około 10 mm słupa wody. Składa się z dwóch elementów:
ELEMENT MECHANICZNY:

znajdujący się na zewnątrz komory chłodniczej, obudowa korpusu wykonana z kompozytu zbrojonego,

• pokrywa zaworu wykonana z kompozytu,
• anodowana płytka z uszczelką,
• 2 ruchome klapy z membraną zapewniające szczelność zamkniętego zaworu,
• zawór nr. katalogowy 2230 - montaż na ścianie: 6 sprężyn nierdzewnych przytrzymujących dwie klapy w pozycji zamkniętej,
• zawór nr. katalogowy 2231 - montaż w suficie: 7 sprężyn nierdzewnych przytrzymujących dwie klapy w pozycji zamkniętej,
• kompozytowa rura łącząca mechaniczną część zaworu z wnętrzem komory.

ELEMENT GRZEJNY:

montowany wewnątrz rury z zespołem mocującym,

• funkcjonowanie elementu zapobiega obladzania zaworu
• 1 grzałka NF, IP55, 40 watt/230 V do zaworów 2230 (montaż w ścianie), zasilanie 220 V z uziemieniem
• 1 grzałka NF, IP55, 25 watt/230 V do zaworów 2231 (montaż na suficie), zasilanie 220 V z uziemieniem,
  1 element termiczny sterujący temperaturą elementu grzejnego
